Porque Usar Capacitor De Ceramica Em Pararelo Com Resistor

O uso de capacitor de cerâmica em paralelo com resistor é uma prática comum em projetos de eletrônica, especialmente em circuitos digitais e de comunicação. Essa combinação simples oferece benefícios diretos na estabilização de tensão, no controle de ruído e na proteção de componentes sensíveis. Neste artigo, vamos explorar as razões técnicas e as vantagens práticas de empregar um capacitor de cerâmica junto com um resistor, abordando desde o básico até aplicações mais avançadas, sempre com foco em projetos eletrônicos no Brasil.

Estabilização de tensão em fontes de alimentação

Uma das principais razões para colocar um capacitor de cerâmica em paralelo com resistor está na estabilização da tensão de alimentação. Em circuitos que demandam corrente variável, como microcontroladores ou amplificadores, o capacitor atua como um reservatório local, absorvendo picos de corrente instantâneos. O resistor, por sua vez, limita a corrente de entrada e define o tempo de resposta. Juntos, eles filtram ruídos de alta frequência e mantêm a tensão em níveis seguros, evitando reinicializações ou travamentos em dispositivos eletrônicos.

Filtro de ruído e surtos elétricos

Capacitores de cerâmica são excelentes para filtrar ruídos de alta frequência devido à sua baixa impedância em faixas de MHz. Quando posicionados em paralelo com um resistor, formam um filtro passa-baixa que atenua picos e oscilações indesejadas. Isso é crucial em ambientes com muitos dispositivos eletrônicos, pois protege memórias, processadores e sensoores contra falsos disparados causados por transientes elétricos.

Melhoria na resposta transitória de circuitos digitais

Em circuitos digitais, os sinais de clock e as transições rápidas geram correntes de curta duração que podem distorcer a operação. Um capacitor de cerâmica em paralelo com resistor reduz o tempo de subida e melhora a integridade do sinal. O resistor limita a corrente de carga, enquanto o capacitor fornece energia imediata, minimizando a queda de tensão durante as transições. Isso resulta em uma operação mais estável e confiável de microcontroladores e circuitos lógicos.

Diminuição de EMI e interferência entre trilhas

A interferência eletromagnética (EMI) é um desafio em projetos compactos. O capacitor de cerâmica, aliado a um resistor, ajuda a isolar trilhas sensíveis, criando um caminho de alta frequência para ruídos indesejados para o terra. A configuração paralela é eficaz para atenuar interferências entre componentes próximos, como memórias e osciladores, garantindo comunicação estável e reduzindo a necessidade de blindagem custosa.

Proteção de componentes sensíveis

Componentes como entradas analógicas, pinos de comunicação (UART, I2C, SPI) e LEDs são vulneráveis a picos de tensão e ruídos externos. Instalar um capacitor de cerâmica em paralelo com resistor nesses pontos cria uma barreira que absorve energia excedente. O resistor limita a corrente de entrada, enquanto o capacitor desvia picos prejudiciais para o terra, aumentando a vida útil dos componentes e evitando falhas intermitentes.

Proteção ESD e descargas eletrostáticas

Em aplicações portáteis e dispositivos plugados em cabos, a descarga eletrostática (ESD) é um risco constante. Um capacitor de cerâmica de baixa capacitância em paralelo com um resistor de proteção oferece uma via de curto-circuito para correntes de ESD, direcionando a energia para o terra antes que ela alcance os chips. Essa é uma estratégia econômica e eficaz para aumentar a robustez de produtos eletrônicos usados no dia a dia.

Otimização de circuitos RC e tempos de resposta

Em muitos circuitos, é necessário criar um delay ou um filtro específico para determinar quando um sinal deve ser considerado válido. Um capacitor de cerâmica em paralelo com resistor forma um circuito RC que define tempos de subida e descida precisos. Isso é essencial em debouncing de botões, controle de velocidade de motores e leituras de sensores, onde a precisão no tempo melhora a funcionalidade geral do sistema.

Ajuste de tempo de integração em ADCs

Em conversores analógico-digitais (ADCs), a configuração RC ajuda a integrar o sinal de entrada antes da amostragem. Um capacitor de cerâmica de baixa tolerância em paralelo com um resistor permite um tempo de amostragem controlado, reduzindo ruídos indesejados e melhorando a relação sinal-ruído. Isso resulta em medições mais precisas, especialmente em aplicações de instrumentação e monitoramento de sensores.

Vantagens práticas e custo-benefício

Além dos benefícios técnicos, usar um capacitor de cerâmica em paralelo com resistor é prático e econômico. Componentes cerâmicos são pequenos, estáveis em ampla faixa de temperatura e amplamente disponíveis no mercado brasileiro. O resistor complementa o capacitor, oferecendo um controle de corrente simples e eficaz. Para engenheiros e makers, essa é uma solução acessível, rápida de implementar e que não exige grandes investimentos em infraestrutura ou testes complexos.

Facilidade de implementação em projetos DIY

Em prototipagem e projetos de educação física, a montagem com capacitor de cerâmica e resistor é direta, usando apenas uma trilha PCB ou protoboard. Não há necessidade de componentes caros ou softwares especiais. Esta abordagem é indicada para hobbystas, alunos e profissionais que buscam resolver problemas de forma rápida, sem sacrificar a eficiência. A padronização da montagem facilita a reprodução e o compartilhamento de projetos pela comunidade de eletrônica no Brasil.

Considerações de projeto e boas práticas

Para obter os melhores resultados, é essencial seguir algumas diretrizes. Escolha um capacitor de cerâmica com tensão de classificação superior à tensão de operação e um resistor com potência adequada ao cenário. A proximidade física entre os componentes reduz indutâncias parasitas e melhora a eficácia do filtro. Em aplicações críticas, valide o projeto com osciloscópio para garantir que o circuito está respondendo como esperado.

Valores típicos e seleção correta

Capacitores de cerâmica com valores entre 10 pF e 100 nF são comuns para filtragem de alta frequência. Em paralelo, resistores de 100 Ω a 10 kΩ atendem a maioria das aplicações de proteção e controle de corrente. Ajuste esses valores conforme a frequência de operação, a corrente esperada e o tipo de ruído presente no ambiente. Estudar o datasheet do capacitor e do resistor é fundamental para evitar subdimensionamento ou desperdício de recursos.

Perguntas frequentes

Por que usar capacitor de cerâmica e não outro tipo?

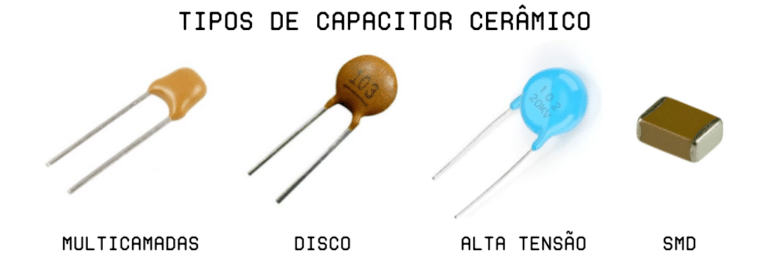

Capacitores de cerâmica são ideais para aplicações de alta frequência devido à sua baixa perda dielétrica, pequeno tamanho e excelente estabilidade térmica. Eles são amplamente utilizados em filtragem de ruído e emplicações onde o espaço é limitado, sendo superiores a capacitores eletrolíticos para essas finalidades.

O resistor é sempre necessário ao usar capacitor de cerâmica?

Nem sempre, mas em muitos casos o resistor é essencial para limitar corrente, definir tempos de RC e proteger o capacitor contra correntes de curto-circuito. Em aplicações de filtragem pura, pode-se usar apenas o capacitor, mas a combinação resistor-capacitor oferece maior versatilidade e segurança.

Posso usar qualquer valor de capacitor e resistor?

Os valores devem ser compatíveis com a aplicação específica. Capacitores muito pequenos podem não filtrar ruídos de baixa frequência, e resistores muito altos podem atrasar demais a resposta do circuito. Consulte tabelas de referência e, se possível, faça testes práticos para ajustar a configuração conforme as necessidades do projeto.
